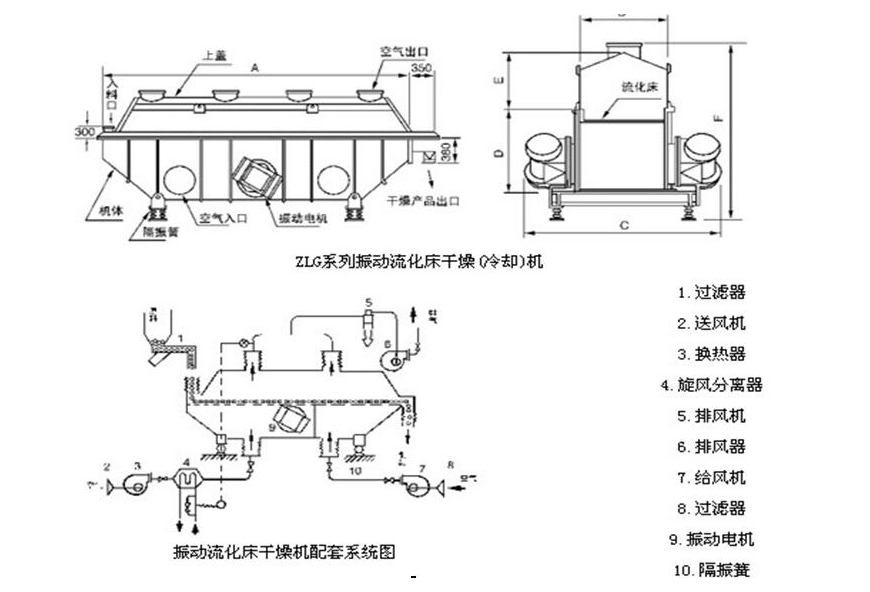

振動流化床干燥機中的內置換熱器是其核心部件，主要由換熱盤管組成。這些盤管分別布置在床內的共混區、干燥區和冷卻區，其中干燥區和冷卻區之間設有一隔板。當物料在流化床內形成流化態時，通過與加熱器和熱空氣的充分熱交換，物料得以均勻干燥。干燥后的物料隨后進入冷卻區，經過冷空氣和冷卻盤管的進一步降溫后，經溢流堰排出。

考慮到物料的密度和粒度分布，干燥機的殼體設計進行了優化。上殼體的寬度和高度都有所增加，以降低風速，從而減少氣相粉塵的夾帶量。同時，殼體的內表面進行了拋光處理，以防止物料在器壁上粘積。

為了確保物料的均勻流化，流化床的下部配備了條型布風板（孔板）和多個風室。布風板上的“方眼孔”方向統一，朝向干燥機的出料口，這有助于塊狀物料的順利排出。

為提高傳熱效率和降低能耗，布風板的上方安裝了四組換熱盤管。在正常工作狀態下，這些盤管會被沸騰的物料所覆蓋。盤管底部距離布風板約20cm，便于塊狀物料的移動?？紤]到長時間受到沸騰物料的沖刷，盤管可能會出現磨損和泄漏，因此在床內特別設計了抽出導軌以方便檢修。此外，盤管及其固定裝置的外表面也進行了拋光處理，以減少物料的粘結。

共混區位于進料口下方和兩組盤管之間。通過調整風閥的開度，可以增加共混區的風量，從而提高此區域的流化速度。這確保了下落的濕物料能夠迅速干燥，防止在床內結塊或堆積。
